ທໍ່ PVC - ຫຸ້ມ conductors ໄດ້ຖືກພັດທະນາຕົ້ນຕໍເພື່ອປ້ອງກັນສາຍໂທລະຄົມນາຄົມທີ່ຂ້າມຜ່ານສາຍໄຟຟ້າແລະປົກປ້ອງປະຊາຊົນຈາກສາຍໄຟຟ້າແຮງຕ່ໍາໃນກໍລະນີຕິດຕໍ່ອຸບັດຕິເຫດໃນໄລຍະເວລາສັ້ນໆ.
ສາຍໄຟຟ້າທີ່ປົກຄຸມດ້ວຍ PVC ຍັງໄດ້ຖືກພົບເຫັນວ່າມີປະໂຫຍດໃນບັນຍາກາດທີ່ກັດກ່ອນແລະເພື່ອປ້ອງກັນຄວາມຜິດຍ້ອນນົກແລະຕົ້ນໄມ້.
ຄວາມຫນາຂອງ insulation ຂອງປະເພດ 8 ມີຈຸດປະສົງສໍາລັບການນໍາໃຊ້ທີ່ແຮງດັນປະຕິບັດງານບໍ່ເກີນ 650 V rms ລະຫວ່າງສອງ conductors ຫຼື 250 V rms ລະຫວ່າງ conductor ແລະແຜ່ນດິນໂລກ.
ລາຍລະອຽດ
ພາບລວມ
ຄໍາຮ້ອງສະຫມັກ:
ຂ້າມສາຍໂທລະຄົມເພື່ອປ້ອງກັນການຕິດຕໍ່; ຄວາມໃກ້ຊິດກັບສາຍໂທລະຄົມເພື່ອປ້ອງກັນການຕິດຕໍ່; ສາຍ (ໂດຍສະເພາະສາຍບໍລິການ) ເຂົ້າເຖິງໄດ້ຈາກອາຄານ.
ມາດຕະຖານ:
BS 6485: 1999 / BS 215: ພາກທີ 1
ຂໍ້ມູນດ້ານວິຊາການ
a. ຊ່ວງອຸນຫະພູມ:
ໃນລະຫວ່າງການຕິດຕັ້ງ: +70 °C
ຕິດຕັ້ງຄົງທີ່: +70 °C
b.Nominal voltage: 650V
c.bending radius: 15-30D
d.Chemical Performance: ການຕໍ່ຕ້ານທາງເຄມີ & ນໍ້າມັນ
ໃນລະຫວ່າງການຕິດຕັ້ງ: +70 °C
ຕິດຕັ້ງຄົງທີ່: +70 °C
b.Nominal voltage: 650V
c.bending radius: 15-30D
d.Chemical Performance: ການຕໍ່ຕ້ານທາງເຄມີ & ນໍ້າມັນ
ນະລັກສະນະ
ແຮງດັນຕ່ໍາ
ອຸນຫະພູມເຮັດວຽກ 70 ℃
ການຕໍ່ຕ້ານນ້ ຳ ມັນ

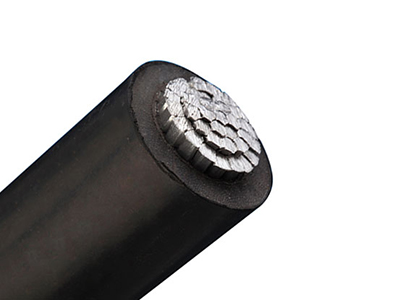

ການກໍ່ສ້າງຕ່າງໆ
-
ຜູ້ ນຳ:ຕົວນໍາອາລູມິນຽມເປົ່າຂອງຊັ້ນ 2 (ຕິດ)
-
ການສນວນປະເພດປະສົມ PVC
-
ສີ insulation:ສີດໍາ
ປາຣາມາເທີ
- Datasheet
| ເຂດນາມ | ພື້ນທີ່ຄິດໄລ່ | ສາຍໄຟ | ປະມານ. ເສັ້ນຜ່າສູນກາງໂດຍລວມ | Nominal Breaking Load | Nominal DC Resistance ທີ່ 20°C | ປະມານ. ນໍ້າ ໜັກ | ປະມານ. ເສັ້ນຜ່າສູນກາງໂດຍລວມ | |
| ສະບັບເລກທີ | ເດ. | |||||||
| ມມມ | ມມມ | mm | mm | kN | ໂອມ/ກມ | ກິໂລ/ກມ | mm | |
| 22 | 23.33 | 7 | 2.06 | 6.2 | 3.99 | 1.227 | 64 | 8.4 |
| 25 | 26.44 | 3 | 3.35 | 7.2 | 4.11 | 1.081 | 73 | 9.2 |
| 25 | 26.8 | 7 | 2.21 | 6.6 | 4.59 | 1.066 | 73 | 8.8 |
| 30 | 31.6 | 3 | 3.66 | 7.9 | 4.86 | 0.9082 | 86 | 10.1 |
| 35 | 37 | 7 | 2.59 | 7.8 | 6.03 | 0.7762 | 101 | 10.0 |
| 40 | 42.8 | 7 | 2.79 | 8.4 | 6.87 | 0.6689 | 117 | 10.6 |
| 50 | 52.83 | 7 | 3.10 | 9.3 | 8.28 | 0.5419 | 145 | 11.5 |
| 60 | 63.55 | 7 | 3.40 | 10.2 | 9.90 | 0.4505 | 174 | 12.4 |
| 70 | 73.55 | 7 | 3.66 | 11 | 11.34 | 0.3581 | 202 | 13.2 |
| 75 | 78.5 | 7 | 3.78 | 11.4 | 11.94 | 0.3644 | 215 | 13.6 |
| 80 | 84.1 | 7 | 3.91 | 11.7 | 12.78 | 0.3406 | 230 | 13.9 |
| 90 | 95.6 | 7 | 4.17 | 12.5 | 14.53 | 0.2994 | 262 | 14.7 |
| 100 | 106 | 7 | 4.39 | 13.21 | 16.00 | 0.2702 | 290 | 15.4 |
| 100 | 106.6 | 19 | 2.67 | 13.4 | 17.42 | 0.2704 | 293 | 15.6 |
| 125 | 132 | 7 | 4.90 | 14.7 | 19.94 | 0.2169 | 361 | 16.9 |
| 150 | 157.9 | 7 | 5.36 | 16.1 | 23.85 | 0.1813 | 432 | 18.3 |
| 150 | 157.6 | 19 | 3.25 | 16.3 | 27.70 | 0.1825 | 434 | 18.5 |
| 175 | 186 | 19 | 3.53 | 17.7 | 28.63 | 0.1547 | 512 | 19.9 |
| 200 | 213.2 | 19 | 3.78 | 18.9 | 32.40 | 0.1349 | 587 | 21.1 |
| 225 | 236.9 | 19 | 3.99 | 20 | 36.01 | 0.1211 | 652 | 22.2 |
| 250 | 265.7 | 19 | 4.22 | 21.1 | 40.40 | 0.1083 | 731 | 23.3 |
| 300 | 322.7 | 19 | 4.65 | 23.3 | 48.70 | 0.08916 | 888 | 25.5 |
| 350 | 373.2 | 19 | 5.00 | 25 | 56.37 | 0.07711 | 1027 | 27.2 |
| 400 | 373.3 | 37 | 3.58 | 25.1 | 57.45 | 0.07741 | 1029 | 27.3 |
| 400 | 428.5 | 19 | 5.36 | 26.8 | 64.73 | 0.0671 | 1179 | 29.0 |
| 450 | 415.2 | 37 | 3.78 | 26.5 | 63.10 | 0.06944 | 1145 | 28.7 |
| 450 | 485.9 | 37 | 4.09 | 28.6 | 74.01 | 0.05931 | 1342 | 30.8 |
| 500 | 529.5 | 37 | 4.27 | 29.9 | 79.98 | 0.5441 | 1460 | 32.1 |
| 600 | 628.6 | 37 | 4.65 | 32.6 | 94.95 | 0.04588 | 1733 | 34.8 |
| 750 | 794.8 | 37 | 5.23 | 36.6 | 120.10 | 0.03627 | 2191 | 38.8 |
